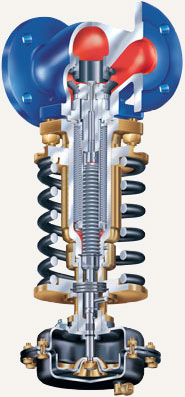

Особенности конструкции редукционного клапана (регулятора давления) Ari-Predu:

- компактность

- простая точная регулировка

- рабочие диапазоны, не зависящие от диаметра

- 5 взаимозаменяемых размеров приводов

- 3 взаимозаменяемых размера пружин

- разгрузка от давления с помощью сильфона из нержавеющей стали

- уплотнение шпинделя с помощью сильфона из нержавеющей стали

- герметизация затвора по конической кромке седла

- резьбовое кольцо седла

- конструкция без опорных стоек

- простая замена пружины и привода

Цена редукционных клапанов (регуляторов давления) ARI-PREDU, EURO:

Наименование	0,2 - 0,6 бар	0,5 - 1,2 бар	0,8 - 2,5 бар	2,0 - 5,0 бар	4,5 - 10 бар	Срок поставки
Редукционный клапан Ari-Predu DN-15	1962,13	1741,45	1590,68	1562,28	1564,46	10 дн.
Редукционный клапан Ari-Predu DN-20	2025,50	1804,81	1656,23	1623,46	1619,09	10 дн.
Редукционный клапан Ari-Predu DN-25	2073,57	1852,88	1706,49	1667,16	1667,16	10 дн.
Редукционный клапан Ari-Predu DN-32	2217,78	2008,02	1852,88	1824,48	2003,65	10 дн.
Редукционный клапан Ari-Predu DN-40	2305,18	2082,31	1929,36	1890,03	2082,31	10 дн.
Редукционный клапан Ari-Predu DN-50	2425,35	2206,85	2056,09	2021,13	2202,48	10 дн.
Редукционный клапан Ari-Predu DN-65	3043,71	2827,39	2678,81	2853,61	2683,18	10 дн.
Редукционный клапан Ari-Predu DN-80	3262,21	3039,34	2901,68	3080,85	2890,76	10 дн.
Редукционный клапан Ari-Predu DN-100	4109,99	3884,93	3742,91	3924,26	3136,35	10 дн.

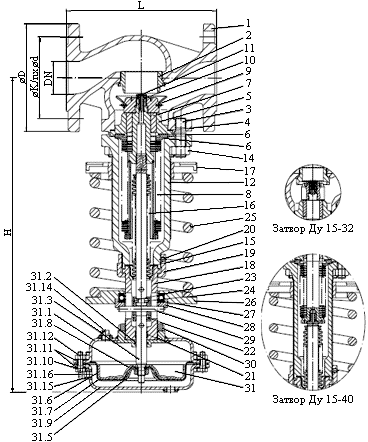

Схема редукционного клапана (регулятора давления) Ari-Predu

1 - Корпус (Серый чугун GG-25 для PN-16,Ковкий чугун GGG-40.3 для PN-16/PN-25, Литая сталь 1.0619+N для PN-25/PN-40)
2 - Резьбовое кольцо седла
3 - Шпилька
4 - Прокладка (CrNi c двусторонним покрытием из чистого графита)
5 - Корпус втулки (GGG-40.3)
6 - Прокладка (CrNi c двусторонним покрытием из чистого графита)
7 - Направляющая тулка (X 20 Cr 13)
8 - Узел разгруженного сильфона(X 6 CrNiMoTi 17-12-2)
9 - Затвор (X 20 Cr 13)
10 - Шайба (X 6 CrNiMoTi 17-12-2)
11 - Болт с шестигранной головкой (X 6 CrNiMoTi 17-12-2)
12 - Крышка закрытая (GGG-40.3)
14 - Шестигранная гайка (Ck 35-A2G)
15 - Прокладка (CrNi c двусторонним покрытием из чистого графита)
16 - Узел уплотнительного сильфона (X 6 CrNiMoTi 17-12-2)
17 - Регулировочная пластина (GGG-40.3)
18 - Головка (GGG-40.3)
19 - Резьбовое соединение (9 SMn 28 K)
20 - Резьбовой штифт (45 H-A2G)
21 - Направляющая втулка (Тефлон-25%С)
22 - Направляющий стержень (X 20 Cr 13)
23 - Цилиндрические ролики (100 Cr 6)
24 - Предохранительное кольцо (X 12 Cr Ni 17-7)
25 - Пружина (50 CrV 4)
26 - Пластина пружины (St 37-2)
27 - Упрощеный подшипник (100 Cr 6)
28 - Нажимная пластина (9SMn 28 K)
29 - Цилиндрический штифи (St)
30 - Стопорная гайка (5.8-A2G)
31 - Пневмопривод
31.1 - Корпус мембраны (С 55)
31.2 - Уплотнительное кольцо (Бутадиен-нитрильная резина/этиленпропиленовый диен-монометр)
31.3 - Шпиндель DMA (X 6 CrNiMoTi 17-12-2)
31.5 - Фланец мембраны (9 SMn 28 K)
31.6 - Гофрированная мембрана (Бутадиен-нитрильная резина/этиленпропиленовый диен-монометр)
31.7 - Пластина мембраны (С55)
31.8 - Гайка с буртиком (8-А4G)
31.9 - Крышка мембраны (С55)
31.10 - Болт с шестигранной головкой (8.8-А4G)
31.11 - Шайба (St-А4G)
31.12 - Шестигранная гайка (8-А4G)
31.14 - Заглушка вентиляционного отверстия (Полиэтилен)
31.15 - Уплотнительное кольцо (Al)
31.16 - Запорный винт (X 6 CrNiMoTi 17-12-2)

Допустимые соотношения давление-температура редукционного клапана (регулятора давления) Ari-Predu

Материал	Номинальное давление	Температура
		- 10 0С	100 0С	200 0С	250 0С	300 0С	350 0С
GG-25	16	16 бар	16 бар	12,8 бар	11,2 бар	9,6 бар	--
GGG-40.3	16	16 бар	16 бар	14,7 бар	13,9 бар	12,8 бар	11,2 бар
GGG-40.3	25	25 бар	25 бар	23 бар	21,8 бар	20 бар	17,5 бар
1.0619+N	25	25 бар	23,3 бар	19,4 бар	17,8 бар	16,1 бар	15 бар
1.0619+N	40	40 бар	37,3 бар	30,2 бар	28,4 бар	25,8 бар	24 бар
Промежуточные значения максимально допустимого рабочего давления можно определить путем линейной интерполяции значений данной таблицы температур/давления только начиная от 1200/1000 С

Описание редукционного клапана (регулятора давления) Ari-Predu

Редукционный клапан является автоматическим пропорциональным регулятором прямого действия, который понижает высокое давление на входе до более низкого давления на выходе. Клапан регулирует давление после себя: это означает, что клапан прикрывается при повышении давления на выходе.

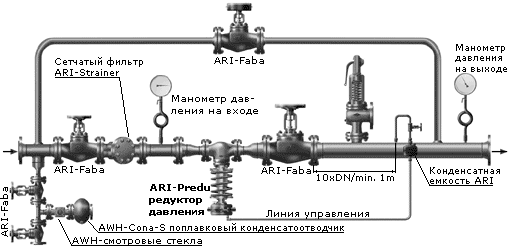

Области применения – регулирование давления пара, нейтральных газов, паров и жидкостей. В случае пара и жидкостей с температурами, превышающими допустимые рабочие температуры, в линии управления должна быть установлена конденсатная емкость (для защиты мембраны привода).

Технические характеристики редукционных клапанов (регуляторов давления) Ari-Predu:

Наименование	Значение kvs	седло-Ø	макс. доп. перепад давления
Редукционный клапан Ari-Predu DN-15	3,2 м3/ч	18 мм	40 бар
Редукционный клапан Ari-Predu DN-20	5 м3/ч	22 мм	40 бар
Редукционный клапан Ari-Predu DN-25	8 м3/ч	25 мм	25 бар
Редукционный клапан Ari-Predu DN-32	12,5 м3/ч	32 мм	25 бар
Редукционный клапан Ari-Predu DN-40	20 м3/ч	40 мм	25 бар
Редукционный клапан Ari-Predu DN-50	32 м3/ч	50 мм	25 бар
Редукционный клапан Ari-Predu DN-65	50 м3/ч	65 мм	20 бар
Редукционный клапан Ari-Predu DN-80	80 м3/ч	80 мм	20 бар
Редукционный клапан Ari-Predu DN-100	125 м3/ч	100 мм	20 бар

Диапазон выходного давления, бар	0,2-0,6	0,5-1,2	0,8-2,5	2-5	4,5-5	8-16
DMA привод, см2	400	250	160	80	40	40
PN-макс. привода, бар	1,6	2,5	6	10	25	25

Стандартные размеры фланцев

Наименование	ØD (PN16), мм	ØK (PN16), мм	n x Ød1 (PN16), мм	ØD (PN25),мм	ØK(PN25), мм	n x Ød1 (PN25),мм	ØD (PN40),мм	ØK (PN40),мм	n x Ød1 (PN40),мм
Редукционный клапан Ari-Predu DN-15	95	65	4 x 14	95	65	4 x 14	95	65	4 x 14
Редукционный клапан Ari-Predu DN-20	105	75	4 x 14	105	75	4 x 14	105	75	4 x 14
Редукционный клапан Ari-Predu DN-25	115	85	4 x 14	115	85	4 x 14	115	85	4 x 14
Редукционный клапан Ari-Predu DN-32	140	100	4 x 18	140	100	4 x 18	140	100	4 x 18
Редукционный клапан Ari-Predu DN-40	150	110	4 x 18	150	110	4 x 18	150	110	4 x 18
Редукционный клапан Ari-Predu DN-50	165	125	4 x 18	165	125	4 x 18	165	125	4 x 18
Редукционный клапан Ari-Predu DN-65	185	145	4 x 18	185	145	4 x 18	185	145	4 x 18
Редукционный клапан Ari-Predu DN-80	200	160	4 x 18	200	160	4 x 18	160	160	4 x 18
Редукционный клапан Ari-Predu DN-100	220	180	4 x 18	235	190	4 x 22	190	190	4 x 22

Мембранный привод DMA 40 - DMA 400 редукционных клапанов Ari-Predu

- Гофрированая мембрана
- Центральное резьбовое соединение
- Подсоединение шпинделя при помощи быстроразьемной муфты
- Поставляется с регулирующим дроселом и 90⁰ коленом

Материал мембраны:

- EPDM: от - 40⁰С до +130⁰С
- NBR: от - 40⁰С до +100⁰С

Применение:

- Нейтральные газы, пары и жидкость

DMA	40	80	160	250	400
Ø D	140	170	210	250	300
H	75	75	80	90	135

Конденсатная емкость

для температур среды, превышающих допустимую температуру дифрагмы

- Поставляется с воронкой

Применение:

- Водяной пар
- Горячая вода
- Нейтральные жидкости

для привода	Размер	Ø D (мм)	L (мм)	V (мм)
DMA 40-160	1	102	83	0,6
DMA 250-400	2	140	110	1,2
